Vòng bi hoạt động như thế nào

Bạn đã bắt đầu câu chuyện với một cách tiếp cận thú vị! Hãy cùng xem thêm về “ổ trục vòng bi”Vòng bi hoạt động như thế nào và cách nó giúp cho bánh xe chạy mượt mà và động cơ điện hoạt động trơn tru và êm ái.

Vòng bi làm cho nhiều máy móc chúng ta sử dụng hàng ngày có thể gặp vấn đề. Nếu không có vòng bi, bạn sẽ phải liên tục thay thế các bộ phận bị hao mòn do ma sát. Khi các vật thể trượt, ma sát giữa chúng gây ra một lực có xu hướng làm chúng chậm lại. Nhưng nếu hai bề mặt có thể lăn lên nhau, ma sát sẽ giảm đi rất nhiều. Vòng bi làm giảm ma sát bằng cách cung cấp các viên bi hoặc con lăn trơn tru, và bề mặt bên trong và bên ngoài mịn để các viên bị lăn lại

Nguyên lý hoạt động của vòng bi

Vòng bi là một trong những thành tựu công nghệ quan trọng trong lĩnh vực cơ khí và điện tử. Thiết kế của vòng bi cho phép tận dụng nguyên lý ma sát ít hơn giữa các phần tử lăn, giúp chúng hoạt động mượt mà và hiệu quả trong các ứng dụng chuyển động quay. Vòng bi thường bao gồm một hoặc nhiều hàng các viên bi hình tròn được đặt trong một mương bên trong và mương bên ngoài. Các viên bi này giúp truyền lực chuyển động một cách dễ dàng và hiệu quả hơn so với việc sử dụng các phần tử trượt.

Vòng bi thường cần xử lý hai loại tải trọng: tải lực đây và tải trọng xuyên tâm. Tải trọng lực, còn gọi là tải trọng trục là các lực tác dụng song song với trục ỗ trục, trong khi tải trọng hướng tâm tác dụng vuông góc với trục ỗ trục. Vòng bi có thể chịu được cả lực đấy và tải trọng xuyên tâm

Vòng bi hoạt động như thế nào. Tuy nhiên chúng có khả năng tải tương đối thấp, vì vậy chúng thường được sử dụng trong các ứng dụng có yêu cầu tải nhẹ hơn. Hình dạng con lăn hình cầu dẫn đền các điễm tiếp xúc rất nhỏ giữa các viên bi và mương. Điều này cho phép di chuyển trơn tru, nhưng làm giảm khả năng tải. Tuy nhiên, vòng bi có thễ chứa một số sai lệch của đường đua bên trong và bên ngoài.

Các tính năng của vòng bi

Vòng bi có thể có nhiều tính năng cung cấp các loại hỗ trợ khác nhau cho hiệu suất của nó.

+ Hàng: Hầu hết các vòng bị được lắp đặt theo cặp đễ phân phối tải đều hơn. Vòng bi hai hàng có hai hàng bóng thay vì chỉ một, loại bỏ sự cần thiết phải cài đặt nhiều vòng bi. Mặc dù điều này cung cấp một sự thay thế hiệu quả về chỉ phí và không gian cho một cặp vòng bi một hàng, nhưng chúng thường đòi hỏi sự liên kết tốt hơn

+ Mặt bích: Đây là một loại vỏ ỗ trục có thể được lắp đặt để cố định ổ đỡ trên bề mặt lắp đặt. Điều này đơn giản hóa việc cài đặt và vị trí trục.

+ Lồng: Lồng bảo vệ các quả bóng trong vòng bi, để giữ chúng đúng vị trí và giảm ma sát. Chúng thường được làm bằng thép hoặc nhựa polyamide, tùy thuộc vào ứng dụng. Trong khi chúng rẻ hơn để sản xuất, lông nhựa có thể không phù hợp dưới nhiệt độ cao hoặc môi trường khắc nghiệt

+ Chất liệu: Vòng bi thường được làm bằng thép không gỉ, thép mạ crôm . Vòng bi thường được sử dụng trong các ứng dụng có điều kiện cao như dưới nước hoặc trong chân không. Gạch có mật độ nhỏ hơn 40% so với thép; những vòng bi này chống ăn mòn và không cần bôi trơn, tuy nhiên chúng dễ gãy hơn và có khả năng nuốt hơn thép. Vòng bi lai, có mương thép và bóng, thường được sử dụng để giảm ma sát. Bóng nhẹ hơn cho phép quay nhanh hơn và sử dụng ít năng lượng hơn cho chuyển động quay.

+ Tự sắp xếp: Vòng bi tự có vòng ngoài với mương hình cầu. Điều này cho phép ổ trục chịu được sai lệch góc có thể do độ lệch của vỏ hoặc trục hoặc lắp không đúng. Những vòng bi này thường có khả năng chịu tải thấp hơn các vòng bi khác và thường được sử dụng trong các ứng dụng có trục dài như truyền hoặc nhà máy dệt

Có nhiều loại vòng bi, mỗi loại được sử dụng cho các mục đích khác nhau. Chúng bao gồm vòng bi, vòng bi lăn,vòng bi lực đẩy, vòng bi lực đẩy con lăn và vòng bi lực đẩy con lăn.

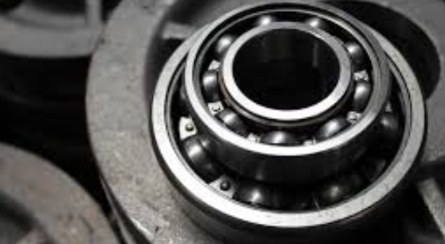

Như hình dưới đây, có lẽ là loại vòng bi phô biên nhất. Chúng được tìm thầy trong mọi thứ, từ giày trượt nội tuyết đến ỗ cứng . Những vòng bị này có thể xử lý cả tải trọng hướng tâm và lực đây, và thường được tìm thầy trong các ứng dụng có tải trọng tương đối nhỏ. Trong một vòng bị, tải được truyền từ bên ngoài đền quả bóng, và từ quả bóng đền bên trong. Vì quả bóng là một quả cầu , nó chỉ tiếp xúc với phân bên trong và bên ngoài tại một điểm rất nhỏ, vì vậy giúp nó quay rất trơn tru. Nhưng điều đó cũng có nghĩa là không có nhiều diện tích tiếp xúc giữ tải đó, vì vậy nếu ỗ trục bị quá tải, các quả bóng có thế biến dạng làm hỏng ỗ đỡ.

Vòng bi lăn.

Vòng bi lăn là một trong những loại vòng bi phổ biến và được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Trong các ứng dụng như con lăn băng tải, chúng đảm nhận vai trò quan trọng trong việc chịu tải trọng xuyên tâm nặng và giúp di chuyển các vật phẩm trên băng tải một cách hiệu quả.

Điểm đặc biệt của vòng bi lăn là việc sử dụng con lăn hình trụ, thay vì các viên bi hình cầu như trong vòng bi cầu. Điều này khiến cho vùng tiếp xúc giữa phần bên trong và bên ngoài của vòng bi không còn là một điểm như trong vòng bi cầu mà trở thành một đường thẳng. Từ đó, tải trọng được lan truyền ra một khu vực lớn hơn, giúp cho ổ trục có khả năng chịu tải trọng lớn hơn nhiều so với ổ bi.

Tuy nhiên, vòng bi lăn không được thiết kế để xử lý nhiều lực dày đặc, mà thường sử dụng trong các ứng dụng vận chuyển hàng hóa, nơi tải trọng là tĩnh và đáng tin cậy.

Một biến thể của loại ổ trục này được gọi là ổ trục kim. Loại ổ trục này sử dụng các con lăn có đường kính rất nhỏ, giúp cho ổ trục có thể phù hợp với những không gian chật hẹp và ứng dụng đòi hỏi độ chính xác cao. Ổ trục kim thường được sử dụng trong các ngành công nghiệp như máy CNC, robot công nghiệp và các thiết bị y tế.

Vòng bi lực đẩy

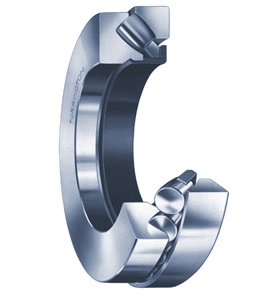

Vòng bi lực đẩy là một loại vòng bi đặc biệt được thiết kế để hỗ trợ tải lực đẩy lớn. Chúng thường được sử dụng trong các ứng dụng có tải trọng đẩy hoặc tải trọng hướng trục đơn lẻ. Minh họa dưới đây mô tả cách mà vòng bi lực đẩy hoạt động và cách chúng hỗ trợ tải lực đẩy lớn:

Trong các ứng dụng truyền động giữa các bánh răng, vòng bi lực đẩy được sử dụng để hỗ trợ tải lực đẩy lớn do sự tương tác giữa các bánh răng xoắn ốc. Trong các hệ thống truyền động có răng góc cạnh, bánh răng xoắn ốc tạo ra một lực đẩy, và để đảm bảo sự ổn định và hiệu suất của hệ thống, cần có ổ trục lực đẩy để hỗ trợ lực này.

Vòng bi lực đẩy có cấu trúc đặc biệt, với các bi hình trụ hoặc bi kim được đặt trong một mô tả nón. Điều này cho phép chúng chịu tải lực đẩy theo hướng trục, giúp truyền tải lực đẩy một cách hiệu quả và ổn định.

Các ứng dụng của vòng bi lực đẩy rất đa dạng. Chúng có thể được tìm thấy trong các hệ thống truyền động công nghiệp, máy móc gia đình, máy nông nghiệp, và nhiều ứng dụng khác. Nhờ vào khả năng hỗ trợ tải lực đẩy lớn, vòng bi lực đẩy đóng một vai trò quan trọng trong việc giữ cho các thiết bị hoạt động ổn định và đáng tin cậy.

Vòng bi lăn hình nón

Vòng bi lăn hình nón có một cấu trúc đặc biệt với các con lăn hình nón đặt đều quanh một trục chính hình nón. Điều này giúp chịu tải trọng xuyên tâm thông qua vùng tiếp xúc của các con lăn trên cả hai đầu trục. Đồng thời, vòng bi này cũng có khả năng chịu tải đẩy, bởi vì các con lăn hình nón của nó được thiết kế để di chuyển song song với trục trong quá trình xoay.

Do đó, vòng bi lăn hình nón thường được sử dụng trong các ứng dụng có yêu cầu cao về khả năng chịu tải đồng thời theo hai hướng, như trong các hệ thống truyền động của ô tô, xe tải và máy công trình. Chúng cũng được sử dụng trong các ứng dụng công nghiệp khác như máy nông nghiệp, máy cắt cỏ, máy móc gia đình và nhiều lĩnh vực khác.

Sự linh hoạt của vòng bi lăn hình nón cũng cho phép chúng hoạt động hiệu quả trong điều kiện tải trọng biến đổi và tốc độ cao. Điều này giúp tăng cường hiệu suất và tuổi thọ của hệ thống, đồng thời đảm bảo sự ổn định và đáng tin cậy.
