Nguyên lý làm việc các loại vòng bi

Vòng bi nói chung là những bộ phận có thể chuyển động xoay tròn hoặc tuyến tính mà gây ít ma sát, giảm sức tải giúp cho máy móc vận hành dễ dàng, hiệu quả và năng suất. Với mỗi loại khác nhau lại có những cách phân loại vòng bi khác nhau. Cùng tìm hiểu Cấu tạo và nguyên lý làm việc các loại vòng bi trong bài viết dưới đây.

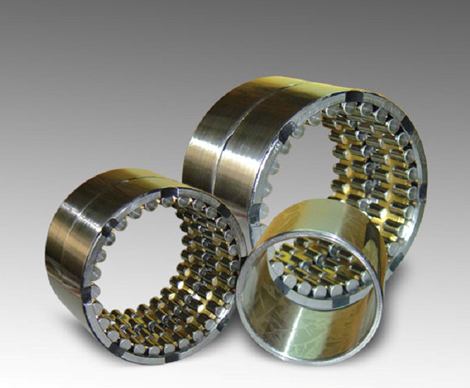

Cấu tạo và nguyên lý làm việc các loại vòng bi

Vòng bi là gì?

Vòng bi hay còn được gọi là ổ bi, ổ lăn, bạc đạn, là một chi tiết quan trọng của máy móc, vòng bi được thiết kế ra để giúp giảm ma sát, chịu tải.

Cấu tạo vòng bi

Về cơ bản vòng bi được cấu tạo bởi 4 bộ phận chính sau:

• Vòng trong (inner ring)
• Vòng ngoài (outer ring)
• Con lăn (Ballroller)
• Vòng cách (Cagelretainer)

Vòng cách:

• Thường làm bằng thép cứng, thép hợp kim.
• Giúp giữ cho các con lăn một khoảng cách cố định, cố định vị trí giữa các con lăn, đảm bảo sự di chuyển của con lăn và giảm số lượng con lăn.

Vòng trong và vòng ngoài:

• Kết cấu thường có rãnh, vòng trong lắp với trục, vòng ngoài lắp với ổ trục (vỏ, thân, …)

Con lăn:

• Con lăn có thể là bi hoặc con lăn, lăn trên rãnh lăn, rãnh lăn có tác dụng giảm ứng suất tiếp xúc của con lăn, hạn chế sự tiếp xúc dọc trục của con lăn.
• Vật liệu của con lăn phụ thuộc vào tải trọng tác động, nhưng thành phần điển hình chủ yếu là thép cacbon có chứa một lượng nhất định crom và mangan.

Cấu tạo và nguyên lý làm việc các loại vòng bi

Chức năng của vòng bi

Vòng bi là một thành phần quan trọng trong các hệ thống cơ khí và công nghiệp, có vai trò đỡ trục tâm, trục truyền động và các chi tiết quay. Chức năng chính của vòng bi là giúp chuyển động quay và đỡ tải trọng tác dụng lên các chi tiết trên.

Khi vận hành, vòng bi giúp hỗ trợ và giảm ma sát trong quá trình quay của trục hoặc cụm quay. Chúng tạo sự bôi trơn và tránh va chạm trực tiếp giữa các chi tiết quay, từ đó đảm bảo chuyển động mượt mà và ổn định. Đặc biệt, vòng bi đóng vai trò quan trọng trong việc đỡ tải trọng xuyên tâm và lực đẩy đối với các chi tiết trong hệ thống.

Nguyên lý hoạt động của vòng bi

Vòng bi là những bộ phận quan trọng trong máy móc, giúp chuyển động xoay tròn hoặc tuyến tính với ma sát thấp, tạo điều kiện cho máy móc hoạt động dễ dàng, hiệu quả và năng suất cao. Cấu trúc đơn giản của vòng bi bao gồm những viên bi (bạc đạn) được đặt bên trong hoặc ngoài bề mặt kim loại nhẵn để lăn trên đó. Vòng bi giúp giảm thiểu sức nặng của tải trọng và làm cho việc hoạt động trở nên hiệu quả.

Tuy nhiên, không phải tất cả các tải trọng mà vòng bi gánh chịu đều giống nhau. Có hai loại tải trọng chính mà vòng bi chịu đựng: tải trọng hướng kính và tải trọng hướng trục. Tải trọng hướng kính hoạt động góc bên phải của ổ trục, trong khi tải trọng hướng trục hoạt động song song với trục quay của vòng bi.

Nhiều loại vòng bi có thể đảm nhận cả hai loại tải trọng này. Ví dụ, ở lốp xe ô tô, vòng bi chịu tải trọng hướng kính khi xe chạy thẳng và chịu tải trọng hướng trục khi xe bẻ lái.

Vòng bi đóng vai trò quan trọng trong việc giảm ma sát, đỡ tải trọng và tạo điều kiện cho chuyển động của máy móc. Chúng có khả năng chịu đựng tải trọng hướng kính và tải trọng hướng trục, làm cho việc sử dụng vòng bi rộng rãi trong nhiều ứng dụng khác nhau.
